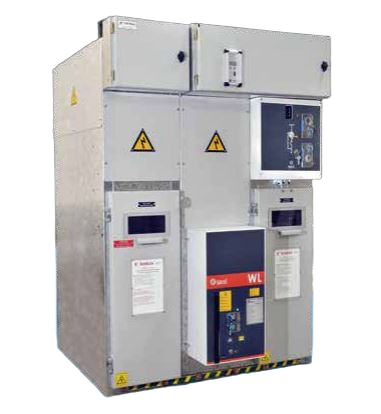

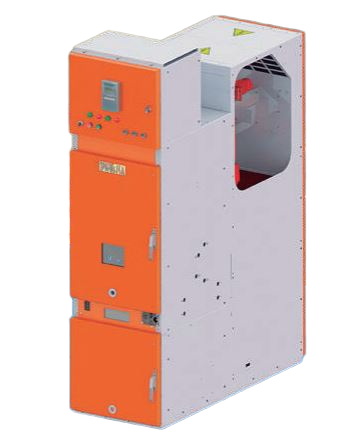

Celdas de Media Tensión

Tensiones de servicio    Un=  17,5 – 24 – 36 KV
Corrientes nominales   In=  400 – 630 – 800 A

INTRODUCCIÓN

Las celdas metálicas aisladas por aire son adecuadas para maniobra y protección, en centros de  distribución y transformación MT/BT.
Poseen excelentes prestaciones y un costo de servicio económico. Las celdas TECNIARK utilizan una tecnología probada y confiable, siendo de fácil maniobra y operación.

Son fabricadas bajo las mas rigurosas normas y especificaciones de las principales empresas distribuidoras de energía del país ( EDENOR, EDESUR, EDELAP, etc.) y recomendaciones IEC.

Características generales

Celdas son armadas en gabinetes metálico de construcción modular de las siguientes características:

  • Perfileria en chapa doble decapada, espesor 2,5mm (BWG N°12) convenientemente matrizada y plegada en forma de “L”, en anchos de 100mm.
  • Puerta construida en chapa de espesor 2,5mm (BWG N°12), con sus 4 lados dobles plegados y perfiles omega de 2,5mm de espesor, para brindar mayor robustez.
  • Bandeja construida en chapa de espesor 2,1mm (BWG N°14), con sus 4 lados doble plegados.
  • Paneles individuales construidos en chapa de espesor 2,1mm (BWG N°14).
  • Cierres de alta presión con cuatro ganchos.
  • Segunda puerta de tejido de alambre con cerradura.
  • Bisagras exteriores de gran robustez.
  • Mirilla de vidrio templado para observar estado del seccionador.
  • Techo con flap antiexplosivo para la salida de eventuales gases.
  • Accionamiento de seccionador giratorio al frente de la celda.
  • Accionamiento de cuchillas de Puesta a Tierra giratorio al frente de la celda.
  • Enclavamiento mecánico entre accionamientos de seccionador y cuchillas de P.A.T.
  • Base de perfil U normalizado UPN N°5 abulonada a la estructura.
  • Puesta a tierra de todas las puertas.
  • Burlete de goma autoadhesivo protector de polvo y salpicaduras.
  • Posibilidad de adosar en lateral ducto para remonte de cables.

Tratamientos superficial de la chapa:

  • Desengrasado por inmersión.
  • Fosfatizado por inmersión.
  • Pasivado por inmersión.
  • Pintura epoxi en polvo de acabado texturado, espesor 60 micrones, esquema ensayado y aprobado bajo norma Nime 3026.

Medidas exteriores (en milímetros):

  • Alto: 2000 mm
  • Ancho: 1000 mm
  • Profundidad: 1000 mm
